导入 STB 出图样式

打开 DWG 文件。
选择文件 > 打印 > 打印。

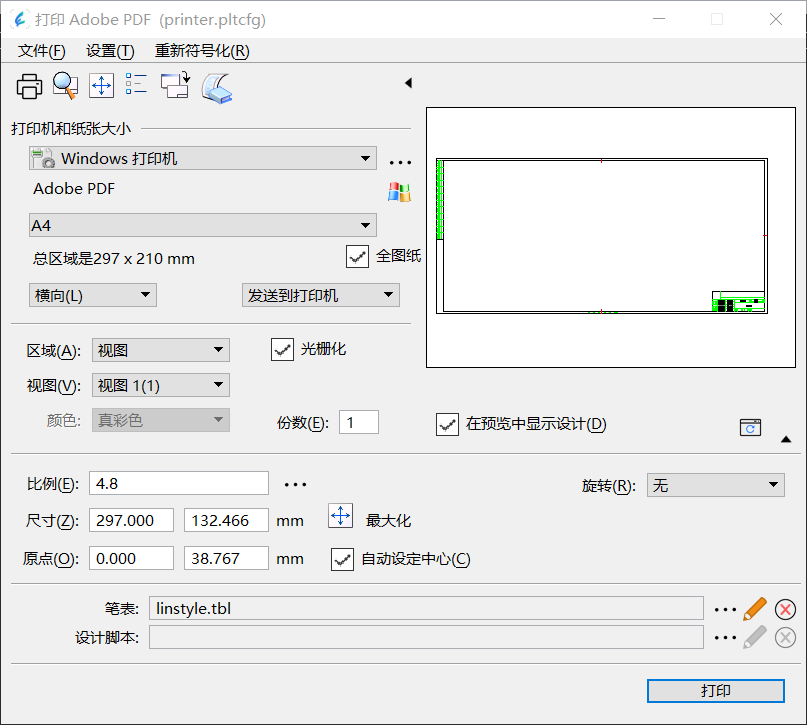

将打开“打印”对话框。
选择重新符号化 > 连接笔表。

将打开“选择笔表文件”对话框。
在列表框中，选择“STB 文件 (*.stb)”，然后单击打开。
选择重新符号化 > 编辑笔表。

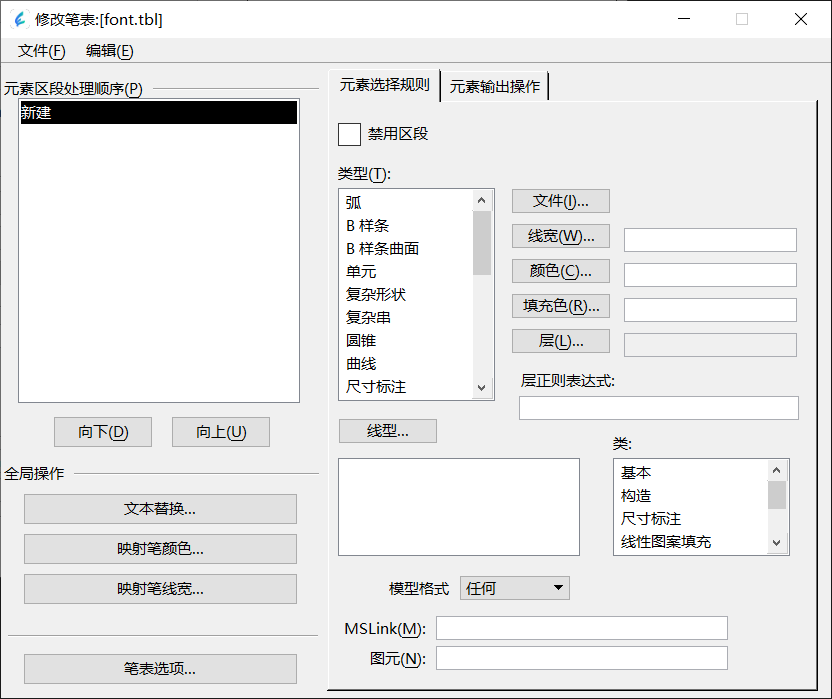

将打开“修改笔表”对话框。“元素区段处理顺序”列表框显示 AutoCAD 中显式定义的 STB 文件内各出图样式的名称，但不包括仅使用缺省值的出图样式（例如“使用对象线类型”）。在“元素选择标准”选项卡上，使用区段名称作为标准设置处于打开状态。

注：如果为 DWG 文件中的某个元素分配已命名的 AutoCAD 出图样式，而且该名称与元素区段处理顺序列表框中的名称相匹配，则对此元素执行“元素输出操作”。

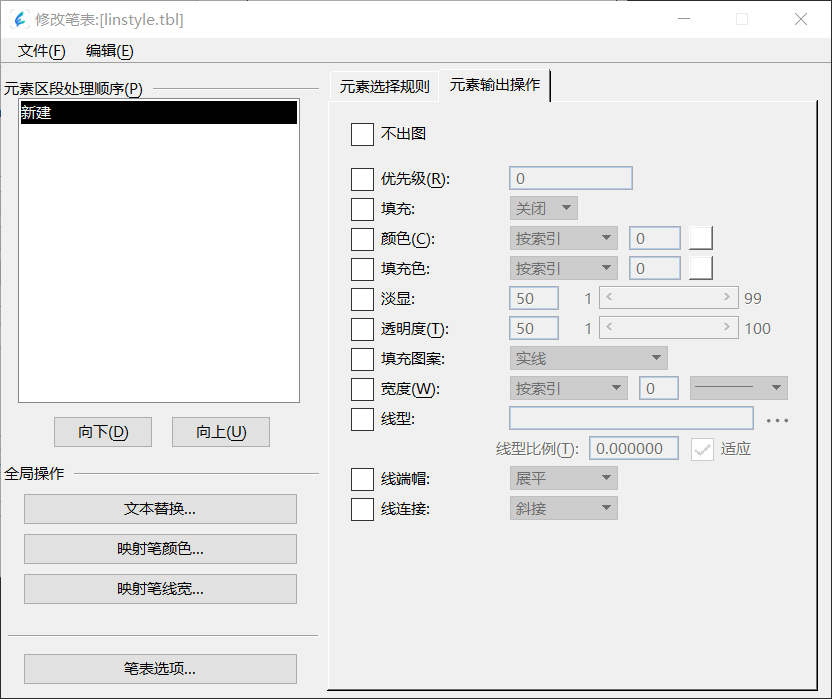

在元素区段处理顺序列表框中选择一个名称，然后选择“元素输出操作”选项卡以查看此区段的处理方式。例如，使用命名为 30% 淡显的出图样式定义的元素将在淡显设置为 30% 的情况下出图。
可选： 必要时，修改元素输出设置。
可选： 关闭“修改笔表”对话框。

将打开“打印”对话框。
单击预览图标。

即在“打印”对话框中更新绘图预览。
单击打印图标。
关闭“打印”对话框。
