构造圆角

用于在两个元素（线、线串、圆弧、圆或形状）、线串的两个段或形状的两条边之间构造圆角（弧）。

在线串的两个段之间构造圆角时，线串会被分解为两个独立的线串和弧。在形状的两条边之间构造圆角时，形状会被分解为线串和弧。

您可以通过以下方式访问此工具：

• 功能区：二维设计 > 主页 > 修改 > 修改元素拆分按钮
• 功能区：三维设计 > 主页 > 修改 > 修改元素拆分按钮
• 工具箱：圆角

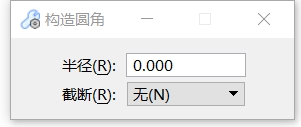

半径

设置圆角的半径。

截断

设置要截断的边。

• 无 — 元素和段都不截断。
• 两者 — 在与圆角的切点处截断元素或段。如果在两个闭合元素之间或者在一个开放元素和一个闭合元素之间构建圆角，则不会修改闭合元素。
• 第一个 — 在所选的第一个元素或段（第 2 步）与圆角的切点处截断该元素或段。

要在两个曲面之间构造三维圆角，请使用“沿曲线曲面圆角”工具。

要沿实体的边构造三维圆角，请使用“边圆角”工具。
