用于基于指定标准选择元素。
- 选择元素（从某种意义上说，展开“元素选择”）。
- 定位元素。
- 过滤显示的元素。
可以将选择标准保存在单独的文件中以便重复使用。
您可以通过以下方式打开此对话框：
- 功能区：
- 功能区：
MDL LOAD SELECTBY DIALOG
注： 为了使标准设置生效，模式下的第三个不带标签的选项菜单必须设为“打开”。
注： 关闭“选择依据”对话框时，将显示一个警报框：
- 单击确定可继续应用“选择依据”设置。
- 单击取消可卸载“selectby.ma”MDL 应用程序。
注： 键入命令必须通过键入命令 SELECTBY EXECUTE 激活。必须加载 SELECTBY (MDL LOAD SELECTBY) 并且必须通过键入 SELECTBY TYPE NONE 清除类型。
- 图层
- 用于指定层标准。
要选择单个层，请单击该层。要一次选择多个层，请在层列表中单击并拖曳。要在列表中选择非连续层，请在按住 Ctrl 键的同时单击所需层。要取消选择某一层，请在按住 Ctrl 键的同时单击高亮显示的层。
SELECTBY LEVEL <level list>注： 图层列表如下所示：形体 示例 按编号列出层 SELECTBY LEVEL 2,4,7,9 层范围，用连字符 (-) 表示 SELECTBY LEVEL 2-4 SELECTBY LEVEL 2-4,9-15 层和层组名称（对于层结构中不唯一的每个名称，必须为其指定完整的层路径。层路径定义中使用分号 (:) 作为分隔符。） SELECTBY LEVEL plumbing 选择所有层 SELECTBY LEVEL ALL 取消选择所有层 SELECTBY LEVEL NONE 注： 在使用键入命令之前应当清除层部分，以免包含任何现有选择。可以使用 SELECTBY TYPE NONE 键入命令执行此操作。 - 类型
- 用于基于元素类型指定标准：
要选择单个类型，请单击该类型。要一次选择多个类型，请在类型中单击并拖曳。要在列表中选择非连续类型，请在按住 Ctrl 键的同时单击所需类型。要取消选择某一类型，请在按住 Ctrl 键的同时单击高亮显示的类型。
还可以使用以下键入命令设置元素类型标准：
控制选项 键入命令 （无类型标准） SELECTBY TYPE NONE 所有类型 SELECTBY TYPE ALL 弧 SELECTBY TYPE ARC B 样条 SELECTBY TYPE BSPLINE B 样条曲面 SELECTBY TYPE BSPLINESURFACE 单元 SELECTBY TYPE CELL 复杂形状 SELECTBY TYPE COMPLEXSHAPE 复杂链 SELECTBY TYPE COMPLEXSTRING 圆锥 SELECTBY TYPE CONE 曲线 SELECTBY TYPE CURVE 尺寸标注 SELECTBY TYPE DIMENSION
椭圆 SELECTBY TYPE ELLIPSE 直线 SELECTBY TYPE LINE 线串 SELECTBY TYPE LINESTRING 网格 SELECTBY TYPE MESH 多线 SELECTBY TYPE MULTILINE 光栅 SELECTBY TYPE RASTER 光栅连接 SELECTBY TYPE RASTERATTACHMENT 形状 SELECTBY TYPE SHAPE 共享单元 SELECTBY TYPE SHAREDCELL 实体 SELECTBY TYPE SOLID 曲面 SELECTBY TYPE SURFACE 文本 SELECTBY TYPE TEXT 文本节点 SELECTBY TYPE TEXTNODE 注： 键入命令不会自动清除现有选择，因此在使用上述键入命令之前应当清除“类型”列（非黑色）。可以使用 SELECTBY TYPE NONE 键入命令执行此操作。 - 线符
- 用于基于元素颜色、线型（包括自定义线型）以及线宽指定标准。
还可以使用以下键入命令设置元素线符标准：
控制选项 键入命令 颜色 SELECTBY COLOR <color> 线型 SELECTBY STYLE <line_style> 线宽 SELECTBY WEIGHT <line_weight> 注： 这些键入命令必须通过 SELECTBY EXECUTE 键入命令激活。 - 模式
- 三个不带标签的选项菜单控制以下项目：
选项菜单 描述 上 控制在单击“执行”按钮时选择、显示或定位哪些元素。 - 包含 — 所有符合搜索标准的元素。
- 排除 — 所有不符合搜索标准的元素。
中 控制在单击“执行”按钮时如何使用标准。 - 选择 — 基于“选择依据”标准选择元素。（要以图形方式选择各个元素，请使用“元素选择”工具。）
- 位置 — 基于“选择依据”标准过滤元素位置。然后可以使用“全选”命令选择元素。
- 显示 — 基于“选择依据”标准过滤元素显示。
下 如果设置为“打开”（缺省值），则“选择依据”标准生效。 如果设置为“关闭”，则忽略“选择依据”标准。
SELECTBY MODE INCLUSIVE EXCLUSIVESELECTBY OPTIONS SELECTION LOCATION DISPLAY - 执行
- 根据指定的搜索标准和模式选择、定位或显示元素。SELECTBY ON注： 为了使标准设置生效，最下面的模式选项菜单必须设为“打开”。
- 属性
- 打开“按特性选择”对话框，您可以在这里根据不太突出的元素特性（如区域和类）指定标准。 SELECTBY PROPERTIES
- 标记

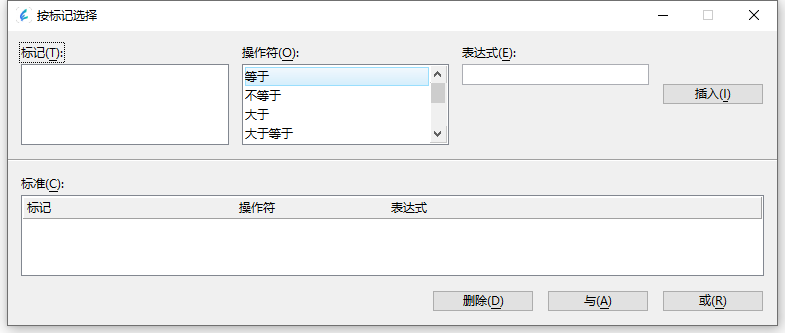

- 打开“按标记选择”对话框，您可以在这里根据标记值指定标准。如果指定基于标记值的选择标准，则不会选择、定位或显示未连接具有指定标记名的标记的元素。
SELECTBY TAGS - 工具 > 按元素设置选择依据
- 打开“设置选择依据”对话框，您可以在这里设置搜索标准，使它们与元素的特性匹配。
打开所需标准的控制选项后，标识您想要将其特性指定为标准的元素。
- 工具 > 选择器保存集
- 打开“按保存集选择”对话框，您可以在这里保存和检索搜索标准设置集。
- 设置 > 单元
- 打开“按单元选择”对话框，您可以在这里根据非共享单元的名称指定标准。
SELECTBY SETTINGS CELL - 设置 > 共享单元
- 打开“按共享单元选择”对话框，您可以在这里根据共享单元的名称指定标准。
SELECTBY SETTINGS SHAREDCELL - 设置 > 文本
- 打开“按文本选择”对话框，您可以在这里根据文本元素特定的元素特性指定标准。文本字符串区分大小写。例如，输入字符串“North”将选择“North”，而非“north”或“NORTH”。
控制选项 键入命令 字体 SELECTBY TEXTFONT <font> 高度 SELECTBY TEXTHEIGHT <text_height> 宽度 SELECTBY TEXTWIDTH <text_width> 对齐 SELECTBY TEXTJUST <text_justification> 字符串 SELECTBY TEXTSTRING <text_string> SELECTBY SETTINGS TEXT - 设置 > 文本节点
- 打开“按文本节点选择”对话框，您可以在这里根据文本节点元素特定的元素特性指定标准。文本字符串区分大小写。例如，输入字符串“North”将选择“North”，而非“north”或“NORTH”。
控制选项 键入命令 字体 SELECTBY TEXTNODEFONT <font> 高度 SELECTBY TEXTNODEHEIGHT <text_height> 宽度 SELECTBY TEXTNODEWIDTH <text_width> 对齐 SELECTBY TEXTNODEJUST <text_justification> 字符串 SELECTBY TEXTSTRING <text_string> SELECTBY SETTINGS TEXTNODE
