用于控制和显示使用测量长度工具、测量面积工具或测量体积工具测量的长度、面积或体积的质量属性分析。
您可以通过以下方式访问该对话框:
- “测量长度”对话框:选择质量属性
- “测量面积”对话框:选择质量属性
- “测量面积/测量体积”对话框:选择质量属性
- <线密度/面密度/体积密度>
- 根据所选的测量工具设置每主单位的质量,如下所示:
- 线密度(如果已选择测量长度工具)- 每主单位的线性密度。
- 面密度(如果已选择测量面积工具)- 每平方主单位的面密度。
- 体积密度(如果已选择测量体积工具)- 每立方主单位的体积(质量)密度。
该设置影响“质量”和“惯性矩”。
- “文件”菜单 > 保存...
- 打开“保存测量值”对话框,此对话框用于将质量属性分析保存在文本文件中。
- 惯性矩和惯性积

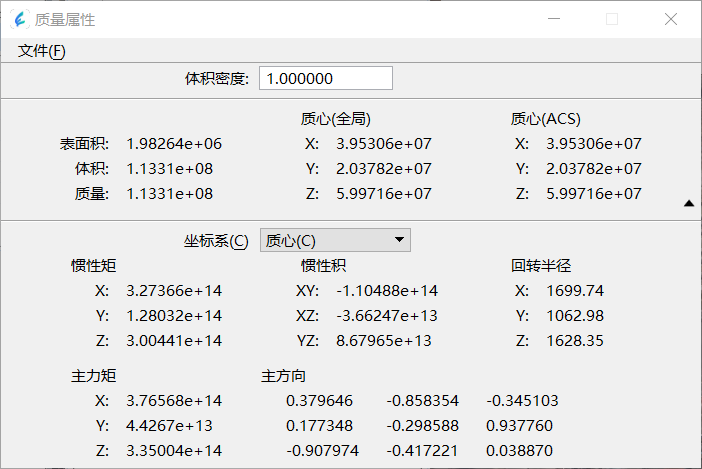

- 单击显示质量属性按钮将展开“质量属性”窗口并显示惯性矩和惯性积。
- 惯性矩 - 质量惯性矩 — 可用于运动学分析,包括计算物体围绕轴旋转所需的力。
- 惯性积 - 质量惯性积。
对于闭合平面元素,可通过将“面密度”设置为 1.0 获得面积惯性矩。在这种情况下,面积矩将显示为主单元的四次方。分析梁截面应力以及进行其他工程领域分析时,需要面积矩。
注: 质量惯性矩与极惯性矩的组合通常称为惯性张量。
注: 可使用给定坐标系的惯性矩和惯性积组合来计算任何坐标系的此类值。
- 主力矩
- 单击显示质量属性按钮将展开“质量属性”窗口并显示主力矩和主方向。
- 主力矩 - 最大、最小和中间惯性矩。
- 主方向 - 从质心延伸的三个相互垂直的轴,沿这三个轴发生最大、最小和中间惯性矩。这三个轴的惯性积为零。
- 回转半径
- 单击显示质量属性按钮将展开“质量属性”窗口并显示回转半径,这是采用工作单位将“惯性矩”表示为距离的另一种方式。
