“全球定位系统”对话框

用于与全球定位系统 (GPS) 设备进行交互。

您可以通过以下方式访问该对话框：

• 功能区：二维设计 > 实用工具 > 地理 > 全球定位系统(GPS)
• 工具箱：地理

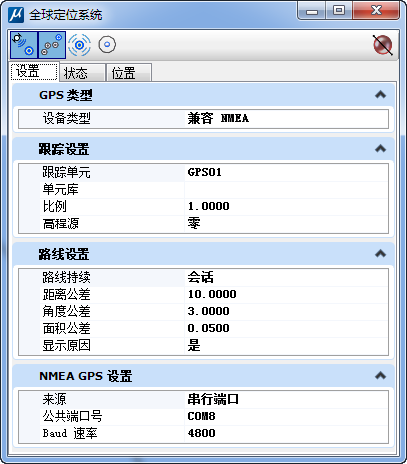

“设置”选项卡

设置选项卡指定“全球定位系统”界面所需的设置。

“状态”选项卡

（仅适用于兼容 NMEA 和 Garmin USB 设备类型）状态选项卡显示 GPS 卫星在接收范围内的图形表示、GPS 卫星的天空位置和信号强度。

“位置”选项卡

位置选项卡显示 GPS 设备根据其接收的信号计算出的位置。

跟踪

显示指定单元在当前模型中的地理位置。由于仅当为模型定义了地理坐标系时才能确定在模型中的位置，因此如果没有 GCS，则禁用此工具。

GPS TRACK

注： 必须启用此工具，才能启用“路线”、“GPS 位置的数据点”和“GPS 位置的中心视图”工具。

路线

在 GPS 设备移动时沿着它的路线放置一个线串。

GPS 位置的数据点

将位于当前 GPS 位置的数据点发送到 MicroStation。

GPS DATAPOINT

GPS 位置的中心视图

将激活视图在当前 GPS 位置居中。

GPS CENTERVIEW

GPS 连接状态

指示 GPS 连接的状态。如果为绿色，则表示 MicroStation 已连接到 GPS 设备，并且在最近 2 秒内从设备接收到有效报表。红色表示无连接。
