此对话框用于自动执行绘图合成工作流。
此对话框将在您执行以下操作时打开：
- 在“创建绘图”复选框处于选中状态且索引符号与至少一个参考相交的情况下，放置剖面、平面、详图或立面索引符号。
- 在“创建绘图”复选框处于选中状态的情况下，放置命名边界。
- 在“创建绘图”复选框处于选中状态的情况下，使用“创建保存的视图”工具。
- 在未应用动态视图自动化的索引符号的迷你工具栏中选择“创建绘图”或“在绘图或图纸上放置视图”工具。
- 右键单击并为没有应用动态视图自动化的保存的视图选择创建绘图。
- 右键单击剪切体积块，并选择创建绘图。
- 名称
- 显示将要创建的保存视图的名称。
- 绘图种子
- 定义绘图种子模板，其中的详图符号样式将用于索引符号。
- 视图类型
- 显示保存的视图类型。显示的保存视图类型取决于“绘图种子”下拉列表中选择的种子文件中的保存视图设置。
- 规则
- 显示绘图的规则。此设置可在“属性”对话框中的保存视图属性中进行修改。
- 用途
- 显示保存的视图的用途。此设置可在“属性”对话框中的保存视图属性中进行修改。
- 创建绘图模型
- 如果打开，将创建绘图模型并连接按全比例重合的保存视图。
- 种子模型
- 显示用来创建绘图模型的种子模型。此种子模型来自绘图种子下拉列表中选择的模板。
- 文件名
- 若启用，则您可以选择要在其中创建绘图模型的文件。缺省情况下，将在激活文件中创建绘图模型。您可以单击新建绘图文件图标创建一个新文件来包含新绘图模型。另外，也可以单击浏览绘图文件图标，在另一个文件中创建绘图模型。
注： 如果选择使用现有文件创建绘图模型，请确保该文件属于同一工作集，否则对话框中的确定按钮将暗显。
- 注释比例
- 设置绘图模型中文本和尺寸标注的比例系数。当连接至图纸时，绘图模型的注释比例将用作详图比例。
注： 此下拉列表中只填充与种子文件的主单位相符的比例。
- 可见边
- 设置可见边显示选项。选项有：
- 动态 - 在此模式下，参考文件和可见边处理始终处于实时状态，也就是说，只要您打开文件、查看参考、修改参考等，它们就会更新。
- 已缓存 - 在此模式下，将为可见边处理存储一个本地缓存。参考将保持实时状态，但不会重新生成可视隐藏边显示。缺省缓存同步选项为自动警告。您可通过定义 MS_REF_VISEDGE_ATTACH_STATE 配置变量来更改此选项。
仅当三维模型直接连接到二维模型时，此选项才可用。如果您将三维模型直接连接到图纸模型，则此选项将显示在“创建图纸模型”部分下。
您可以通过定义 MS_REF_VISEDGE_ATTACH_STATE 配置变量来更改此下拉列表的缺省选择。
- 创建图纸模型
- 如果打开，将创建图纸模型。如果启用创建图纸模型复选框，绘图模型将连接至新图纸模型中。
- 种子模型
- 如果打开，您可以选择用来创建图纸模型的种子模型。此种子模型来自绘图种子下拉列表中选择的模板，但是使用绘图边界放置命名边界且启用了“创建绘图”复选框的情况除外。在这种情况下，图纸种子模型是包含绘图边界的模型。这样是为了确保绘图完全适合所选的绘图边界。
- 文件名
- 若启用，则您可以选择要在其中创建图纸模型的文件。缺省情况下，将在激活文件中创建图纸模型。您可以单击新建图纸文件图标创建一个新文件来包含新图纸模型。另外，也可以单击浏览图纸文件图标，在另一个文件中创建图纸模型。
注： 如果选择使用现有文件创建图纸模型，请确保该文件属于同一工作集，否则对话框中的确定按钮将暗显。
- 图纸
- 设置要放置绘图的图纸模型。您也可以选择“新建”创建新的图纸模型。
- 注释比例
- 设置图纸模型中文本和尺寸标注的比例系数。
注： 此下拉列表中只填充与种子文件的主单位相符的比例。
- 绘图边界
- 设置图纸模型中将要放置绘图的绘图边界。此选项会列出以下项：
- 新建 - 创建新的绘图边界。
- 图纸下拉列表中选择的图纸模型中包含的具有相同视图类型的空白绘图边界（未连接保存视图的绘图边界）的列表。如果图纸设置为新建，将列出图纸种子模型中可用的具有相同视图类型的空白绘图边界。在这种情况下，将创建一个新的图纸模型，并使用保存的视图填充所选的绘图边界。如果要放置多个保存的视图，则会为每个保存的视图创建一个新的图纸模型，并使用新的绘图边界放置保存的视图。
如果图纸设置为现有的某个图纸模型，则第一个保存的视图将放置在该图纸模型中的选定绘图边界内。对于其余的保存的视图，将通过克隆图纸种子模型的方式为每个保存的视图创建一个新图纸模型，然后将保存的视图放在每个图纸模型中的选定绘图边界内。
- 针对以下目录优化 - 当您想放置多个视图、并且要放置保存视图的图纸模型包含多个具有相同视图类型的绘图边界时，此选项可用。以下示例说明了此选项在不同情况下的使用：
- 假设您想放置一组共四个视图类型为“剖面”的命名边界，而在“图纸”下拉列表中选择的图纸模型包含五个类型为“剖面”的空白绘图边界。在这种情况下，如果选择针对以下目录优化，这些命名边界将按照它们的绘图标识符顺序放置在前四个绘图边界上。当您选择创建新图纸模型、并且图纸种子模型包含多个具有相同视图类型的绘图边界时，也会出现此选项。
- 假设您要放置六个保存的视图，而所选的图纸种子模型只有两个空白绘图边界。当您选择针对以下目录优化时，会将其中两个保存的视图放置在选定的图纸模型中。对于其余四个保存的视图，将通过克隆图纸种子模型的方式创建两个新图纸模型，然后在每个图纸模型中分别放入两个保存的视图。
- 详图比例
- 设置图纸模型中绘图连接的详图比例。除标准比例外，东慧鸾图 还会计算以下建议比例，并将它们显示在此下拉列表中：
- 按命名边界 -（仅当从命名边界创建动态视图时可用）命名边界上存储的详图比例。
- 使视图适合绘图区域 - 能够使保存的视图连接适合所选绘图边界的最接近的标准比例。
- 使视图适合图纸边界 - 能够使保存的视图连接适合图纸边界的最接近的标准比例。
- 使设计适合绘图边界 - 能够使设计合成模型适合所选绘图边界的最接近的标准比例（按保存视图的方向）。连接二维详图视图时，此比例不适用。
- 使设计适合图纸边界 - 能够使设计合成模型适合图纸边界的最接近的标准比例（按保存视图的方向）。连接二维详图视图时，此比例不适用。
注： 此下拉列表中只填充与种子文件的主单位相符的比例。 - 添加到图纸索引
- 将图纸模型添加到图纸索引。
注： 当其他用户已将图纸索引置于编辑模式时，无法向图纸索引中添加图纸模型。这种情况下，消息中心将显示消息。
- 从图纸索引选择文件夹
-
打开“图纸索引文件夹选取器”，从中可选择要添加图纸模型的文件夹。
- 使图纸重合
- （仅当图纸模型不包含绘图边界时可用）如果打开，图纸模型中的参考将与设计模型重合。为此，如果需要的话，将移动并旋转图纸边界以围绕贴合参考。如果关闭，将移动并旋转参考，使其附着于图纸边界的中心。
- 复制图纸文件中的绘图
- （仅当要在不同于当前 dtf 文件的文件中创建图纸模型且该文件不包含绘图模型时可用）如果打开，将在包含图纸模型的文件中创建一份绘图模型的参考副本。如果包含图纸模型的文件是新文件，新绘图模型将设为缺省模型。

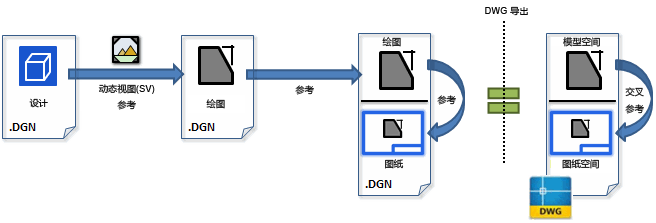

此选项在您想导出为 DWG 文件时特别有用。为了适应 DWG 文件中模型空间与图纸空间（图形布局）的 1:1 关系，此选项会自动向图纸模型中添加绘图模型参考。当您导出为 DWG 文件时，新绘图模型代表模型空间，图纸模型代表图纸空间，并且是图纸内绘图模型的直接参考。
- 打开模型
- 当您启用“创建绘图”复选框和/或“创建图纸”复选框时，将激活此复选框。如果启用此复选框，取决于“创建绘图”和“创建图纸”复选框的设置，将发生以下操作：
- 如果仅启用了“创建绘图”复选框，将打开绘图模型。
- 如果仅启用了“创建图纸”复选框或同时启用了“创建图纸”和“创建绘图”复选框，将打开图纸模型。
NAMEDVIEW CREATEDYNAMICVIEW view_name
