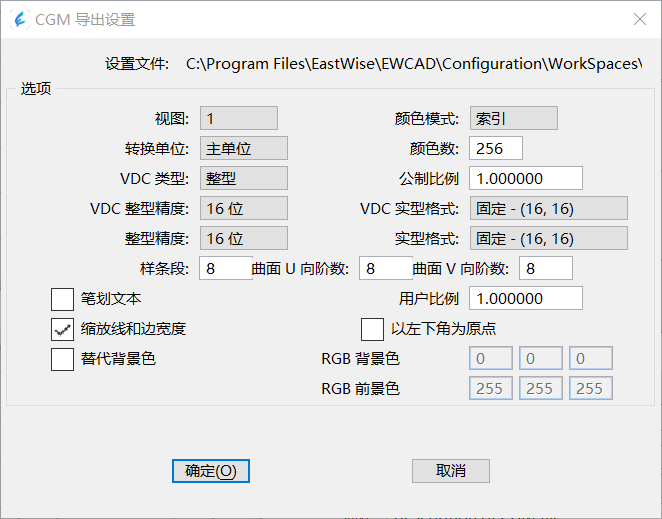

用于设置常规 CGM 导出设置。
您可以通过以下方式访问该对话框：
- “导出 CGM 文件”对话框：
- 设置文件
- 显示激活 CGM 导出设置文件。
- 视图
- 在三维视图中，设置用于确定在 CGM 图片中使用的 dtf 文件方向的视图。
- 颜色模式
- 可以为“索引”或“直接”。
- 转换单位
- 您可以选择 CGM 文件中的单位是否基于下列一种类型：
- 主单位 — 使 CGM 单位等于激活 dtf 文件的主单位。
- 子单位 — 使 CGM 单位等于激活 dtf 文件的子单位。
- 颜色数
- 设置 CGM 文件中的最大颜色数。
- VDC 类型
- CGM 文件中的二维笛卡尔虚拟设备坐标可以为“整型”或“实型”。
- 公制比例
- 设置一个 VDC 单位中的毫米数。
- VDC 整型精度
- 如果 VDC 类型设置为“整型”，请在虚拟设备坐标中设置整数的大小。
- 整型精度
- 在 CGM 文件中设置整数的大小。
- VDC 实型格式
- 设置 VDC 实数类型：浮点 - (1,8,23)（浮点）或固定点 - (16,16)。
- 实型格式
- 设置实型坐标类型 — 浮点 - (1,8,23)（浮点）或固定点 - (16,16)。
- 样条段
- 这些设置控制 B 样条的转换方式。
- 曲面 U 向阶数 (SURFU) - 控制用于近似曲面（U 向）的面数。
- 曲面 V 向阶数 (SURFV) - 控制用于近似曲面（V 向）的面数。
- 笔划文本
- 如果打开且无法正确解释文本，则将文本绘制为线串。
- 用户比例
- 定义“缩放线和边宽度”的比例因子。
- 缩放线和边宽度
- 如果打开，则可以将线和边宽度指定为采用 VDC 单位的测量值、解释时应用于设备相关公称线宽的比例因子、设备视图曲面的分数或以毫米为单位的测量值。
- 以左下角为原点
- 将左下角设置为原点；缺省值为右上角。
- 替代背景色
- 导出时，设置您自己的背景色，以替代 dtf 中的背景色。
- RGB 背景色
- 组合不同数量的红色、绿色和蓝色，以生成背景色。
- RGB 前景色
- 组合不同数量的红色、绿色和蓝色，以生成前景色。
